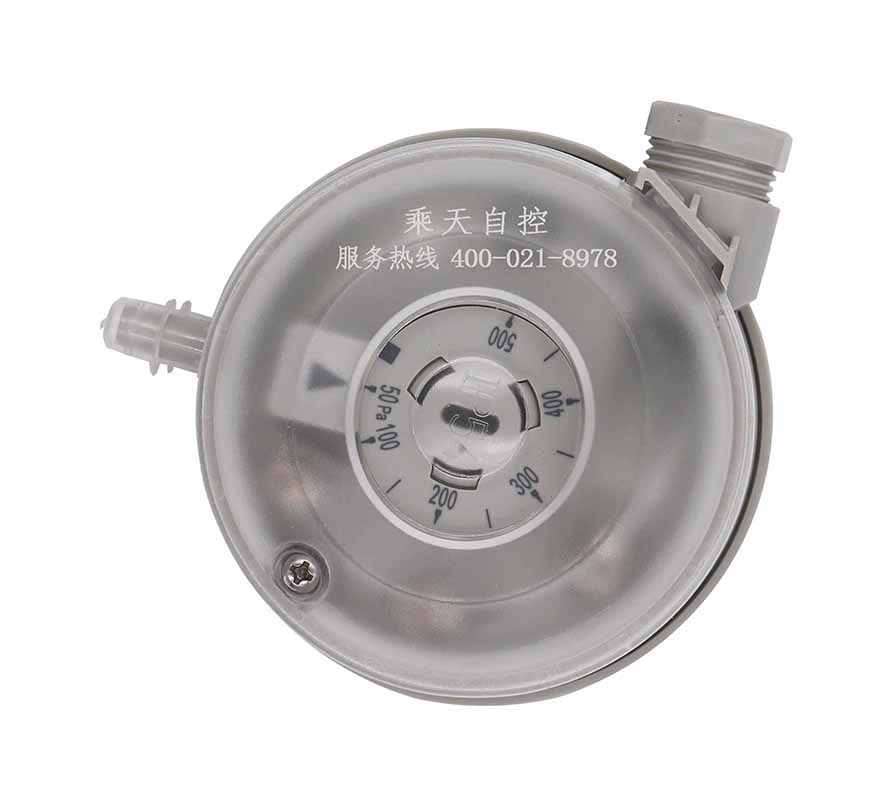

空气压差开关

CT102系列空气压差开关可用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数。

常规应用包括：

·风机运行状态监测

·监测过滤网阻塞报警装置

·通风管道中气体监测

·控制可变气体容积系统中最大气流

·燃烧炉中气体控制

·热交换防冻保护和化霜指示

·电加热器的过热保护;

产品参数：

测量范围:CT102-20:20～200Pa   CT102-30:30～300Pa   CT102-50:50～500Pa

CT102-100:100～1000Pa   CT102-500:500～2000Pa

防护等级:IP54

最小启动压力:标准:20Pa;设定点及间隙可调

存储温度:-40～85℃

最小启动间隙:10Pa(范围:20~30Pa)

使用周期：>10万次

安装方向:直立式(标准安装方向)

测压口直径:Φ6.2mm

输出触点容量:<2A / 250VAC

最大承受压力:10KPa

可重复性:<±0.025mbar 范围: 0.2 to 3mbar

重量:100克

再线性:范围30~300Pa<±3Pa

安装：

位置：安装在振动最小的位置。媒介温度在-15/+60℃范围内。CT102空气压差开关的生产校准是在室温下，最好也安装在接近室温环境下。湿度较高的系统中可能发生水汽凝结现象，安装时应注意软管连接管口向下。压力连接及接线:2根塑料管(P1和P2),外径6.0mmP1连接高压端(标记为“+”)P2连接低压端(标记为“－”)

注意：避免电击或损坏设备/移去上盖时应确保电源开关处于关闭状态。

使用前应完成电线连接并检查连接状态/不正确的连接可能导致此设备的永久性损毁。

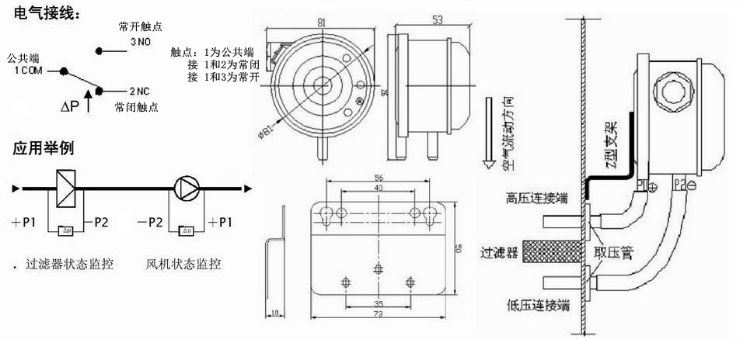

装配说明：只要保证装配面震动最小或没有震动，压差开关可以直接固定在管道、加热器或空调机组的面板上。为保证动作的精确性，压差开关应垂直安装，这样可以使其内部的气膜自重不影响产品精度。压力连接位置标注：＋(高压),和－(低压或静压)。参阅控制装置下面图示。
