简介：

差压表广泛应用于工业除尘器、涂装、药厂GMP认证、电子厂洁净室洁净厂房、暖通空调,净化空调,电子、医疗、楼宇、食品、空压机、空调送风机组差压、洁净空调过滤网压差的检测、过滤器阻力、风机风扇压力、洁净操作台、喷涂等领域。

性能参数：

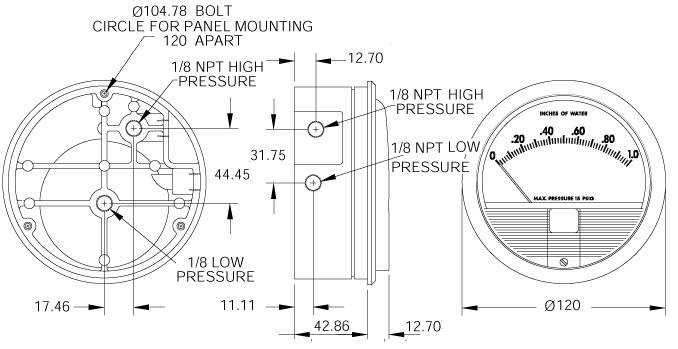

外形尺寸：120.65毫米*55.6

重量：约560克

外观：深灰色烤漆

接口：高压和低压孔均为1/8″管螺纹，两组（侧面和背面各一组）

精度：在21℃下为±2%FS（-125PA;250PA型为3%，-60PA，型为4%）2组

温度范围：-7℃至60℃

额定压力：-68～103KPa

过压：约172KPa时橡胶过压塞被冲开

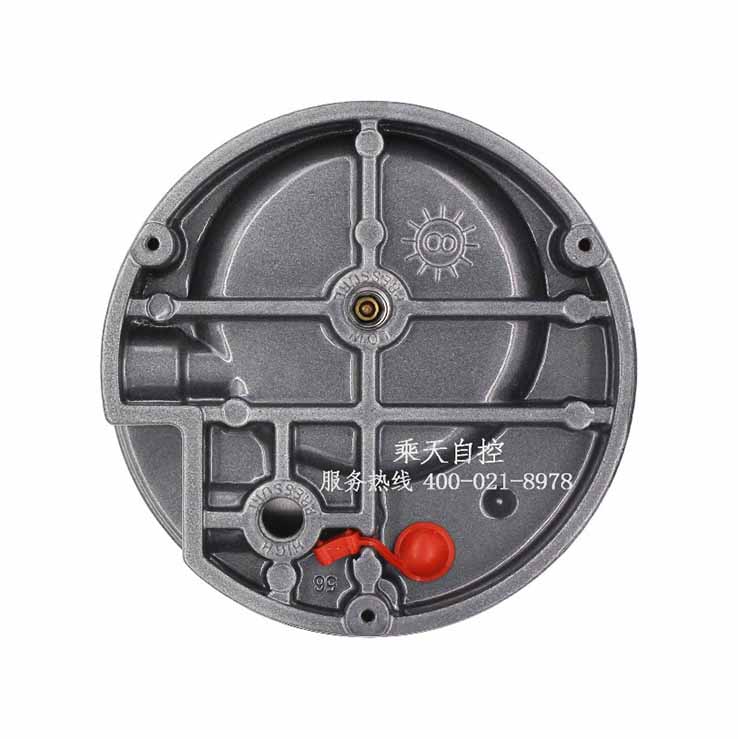

外壳材质：压模铸铝，主体和铬化铝部件经过168小时盐浴试验，外部最终涂层暗灰色。

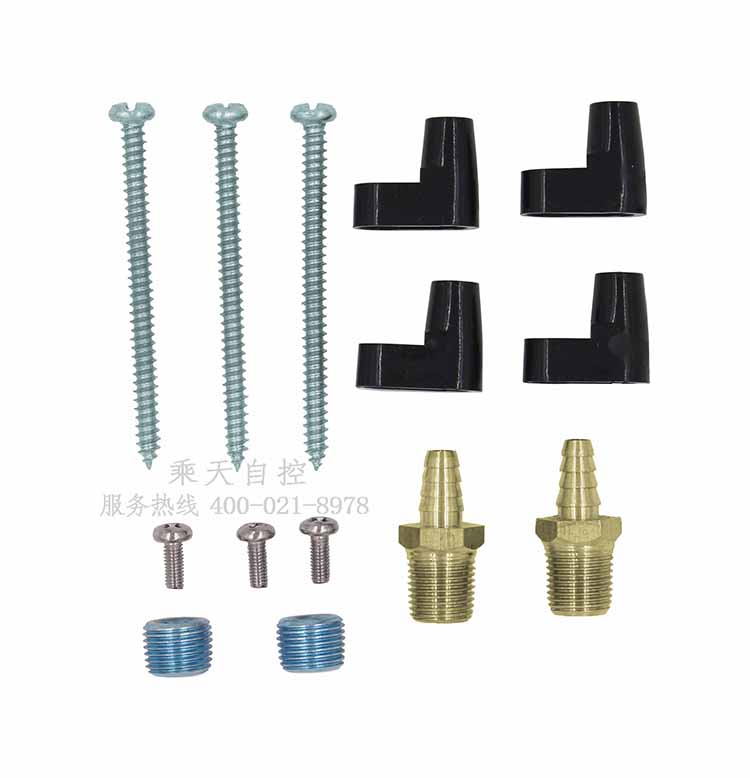

附件:1.1/8内牙常温常压高低压锥管螺纹铜两只。2.1/8内牙高低压锥管堵塞头两只。3.三个嵌入式安装接合器及螺丝

操作：

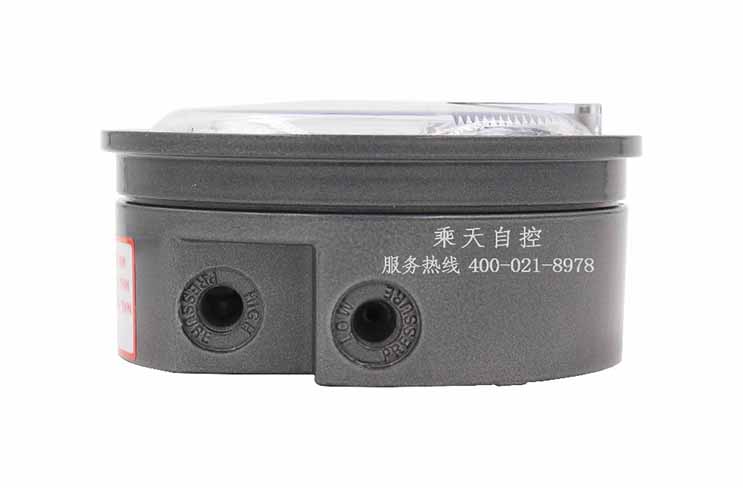

L（低压）和H（高压）各2个压力接口。不同联接可迅速指示气体压力，包括正压、负压或差压；零点校准可直接在外部操作。

测压力：用导气管将压力源与两个高压口中任意一个相连，将不用的一个堵住；使一个或两个低压口通大气。

测差压：用导气管将高压源与两个高压口中任意一个相连，用导气管将低压源与两个低压口中任意一个相连；将表上不用的两个取压口堵上。

测负压：用导气管将压力源与两个低压口中任意一个相连，将不用的一个堵住；使一个或两个高压口通大气。

选型：

压差表超压保护

标准压差表的最高额定压力为15磅/平方英寸，超压时不得使用。当超压值接近25磅/平方英寸时，不得在其排风口尾部采用橡胶塞作为泄压阀对仪表内部的压力进行排放减压。为使泄压管道保持顺畅，仪表吸顶安装时，四个垫片的间距应当保持0.023寸，以避免这些垫片产生间隙堵塞。

1.选取一个无剧烈振动的位置，周围温度不大于140华氏度（或60摄氏度）。另外，避免阳光直射，以免透明塑料罩加剧褪色。管子长度过长不会影响精度但会延迟反应时间。不要让这些管子受阻。若脉动压力或者振动导致指针过度震荡，请联系厂家提供额外阻尼减震。

2.所有标准压差表经过纵向隔膜的校准，须保持仪表纵向操作以达到最高精度要求。若仪表非纵向操作，请事先在合同订单里说明。

3.吸顶安装在一个120度尺寸圆圈处位置固定安装孔，使用长度适宜的机械螺丝。

4.嵌入安装：在安装板上钻好尺寸的开口。将差压计插入并使用长度适宜的机械螺丝和接合器固定。若将压差表安装于管道上，请额外订购管道安装套件。

5.安装后归零操作：使用罩盖底端的外部调零螺丝将指针正好设置在零的位置。请注意：调零检查或调整可由通风的高压及低压压力计接口进行。

压差表操作

1.测正压：用管子将压力源与两个高压孔之一进行连接并封堵未连接的高压孔。使一或两个低压孔通大气。

2.测负压：用管子将真空或低压源与两个低压孔之一进行连接并封堵未连接的低压孔。使一或两个高压孔通大气。

3.测差压：用管子将两高压源中稍高者与两低压源中稍低者连接。并封堵未连接的出口孔。

4.如果压差表的一端通风较脏，建议将过滤器通风孔塞安装于通风口以使仪表内部保持干净。

压差表安装说明

A.为了临时安装携带方便，请使用1/8管子螺纹橡胶接管并用橡胶或者聚乙烯管与压力源进行连接。

B.对于永久性安装，请使用1/4以上管子螺纹，并建议采用铜或铝管。
