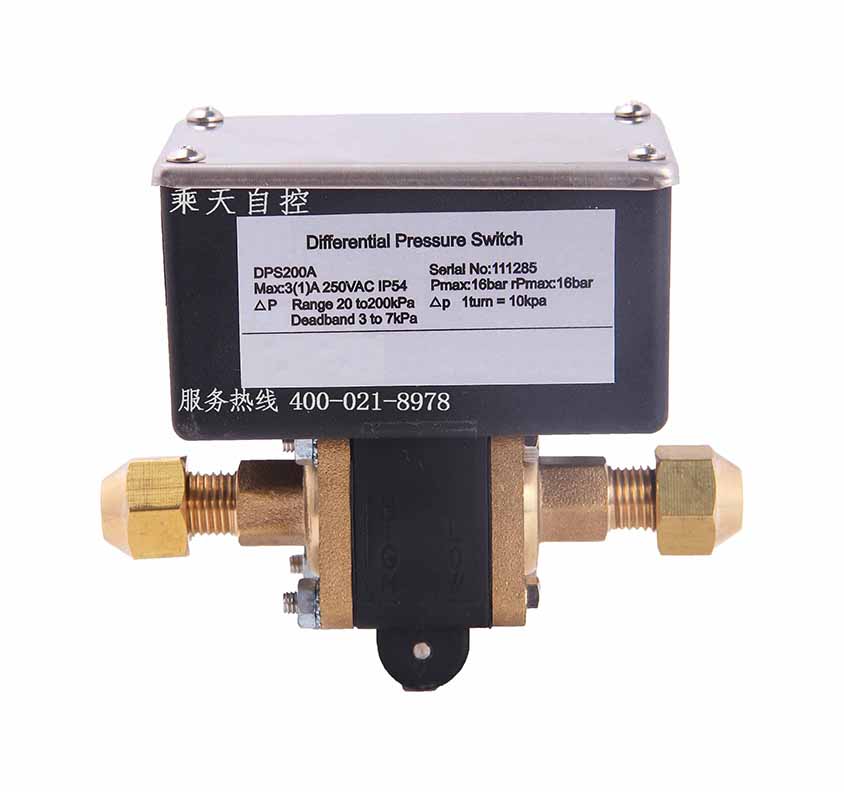

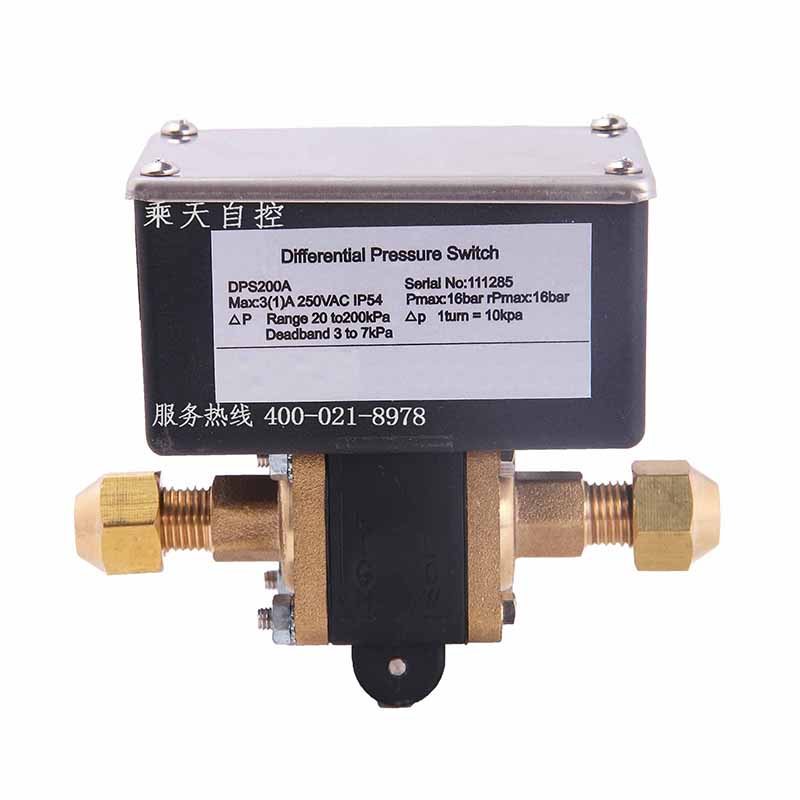

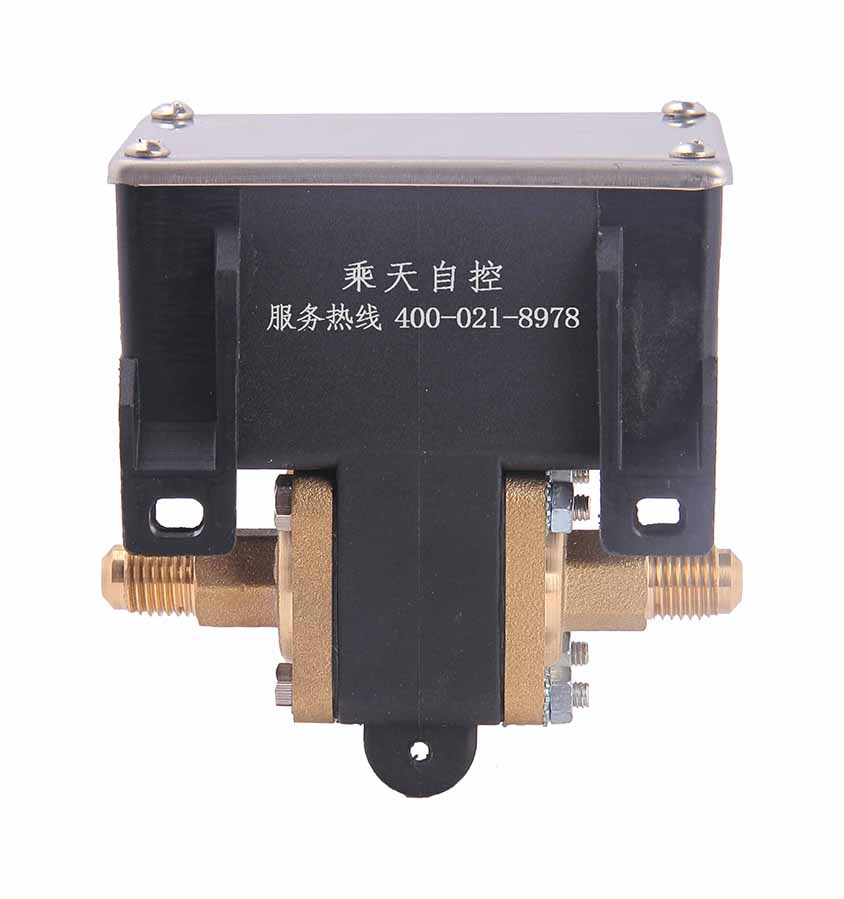

上海乘天自控设备有限公司提供高精度和高可靠性的过滤器用压差开关,我们生产的压差开关是自动反冲过滤器和中央空调水流量及压差检测理想的控制部件。
原理：可调设定点的压差开关安装在过滤器两端，当过滤器脏堵时，其两端的压差超过设定值，压差开关自动发出信号，提示用户清洗过滤器。对于自动反冲过滤器则提供压差过高的信号给控制系统，当压差大于设定值时，刷式电机开始转动，清除滤网上的杂质，打开排污阀排出杂质，运行一段时间后，杂质减少，压差降低，当压差降低到到设定值后则停止反冲洗。具有两个设定点的双可调压差开关还可以使过滤器实现高低限压差控制、过压保护、提供备用压差控制等。
压差开关（差压开关）技术参数：
材质：H59或不锈钢
电气性能：10A;250VAC
最大允许静压：10/16/bar
最大允许压差：10/16/bar
工作介质：油/水/空气
工作温度：－20℃～93℃
设定点重复性偏差：±1%
压差范围:6-50,8-100,12-200,20-300kPa
外壳防护等级： IP54
连接口：1/4"SAE（7/16”-20UNF），G1/4"
输出形式：1组或2组SPDT干触点输出（常开或常闭可选）
命名方法：
|
DPS |
200 |
A |
N |
|
DPS=单可调压差开关 |
050=压差值可调范围为6-50kpa |
A=黄铜 B=不锈钢 |
N=1/4"SAE（7/16"-20UNF） |
|
型号 |
设定点范围 |
回差 |
输出类型 |
备注 |
|
DPS050AN |
6～50kPa |
3～5kPa |
1组SPDT开关 |
单可调设定点压差开关 |
|
DPS100AN |
8～100kPa |
5～10kPa |
1组SPDT开关 |
|
|
DPS200AN |
12～200kPa |
5～10kPa |
1组SPDT开关 |
|
|
DPS300AN |
20～300kPa |
8～15kPa |
1组SPDT开关 |
|
|
压差开关的出厂压差设定值为量程的一半，例如：DPS100AN的量程为100KPa,出厂压差设定值为50Kpa,DPS200AN的出厂压差设定值为为100Kpa。 |
||||

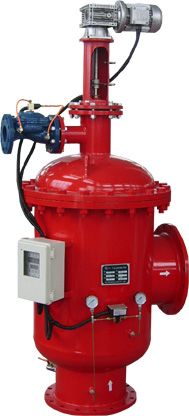

压差开关在立式过滤器上的应用

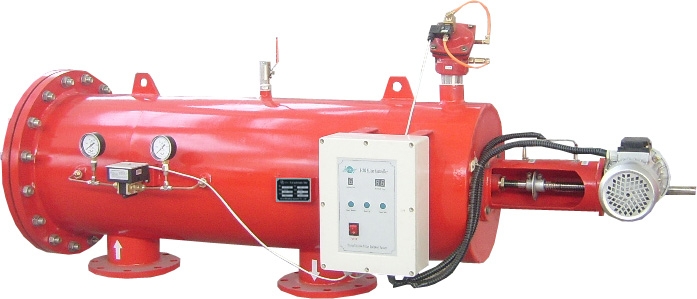

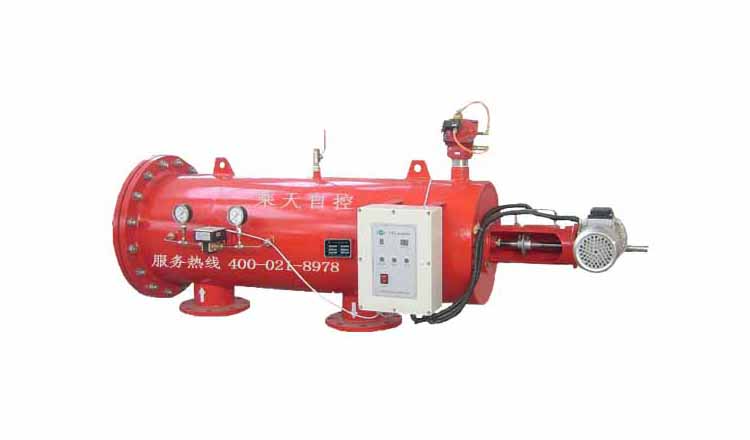

压差开关在卧式过滤器上的应用
压差开关在水泵上的应用
接线：1和2常开接法；1、3常闭接法
